  首页> 奥克斯中央空调> X系列风冷模块机组

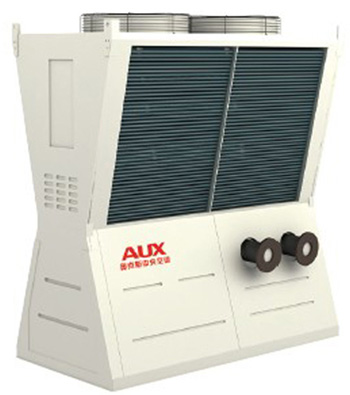

产品名称:X系列风冷模块机组

产品简介:
X系列风冷冷(热)水模块机组是我国第一台成功下线、并通过国家检测的一级能效“X结构”模块机组,创新“X结构”,美观大方,获得了两项国家专利;同时多台机组可实现无缝拼接;机组选用世界著名品牌制冷部件结合先进研发手段和制造工艺,具有高效节能、运行稳定、控制方便等优点,并凭借独特的技术优势、先进的制冷系统设计,奠定了X系列机组在风冷冷(热)水模块机组领域的市场地位。
·独特外形X系列模块机组采用侧视形状为上大下小的等腰梯形的上部组件和侧视形状为下大上小的等腰梯形下部组件组合而成,摈弃了传统的长方形结构。美观大方、材料耗损少,同时解决了多台机组无缝拼接时进风,维修等技术问题。
·机组之间仅利用软接管即可实现无缝拼接,安装方便快捷,同时相比传统的多台模块及组合时,减少了占地面积,节约了管材和基础的投资。
·风洞效应,增强换热:X结构多模块组合时易形成“风洞效应”,能显著提高风量、改善风速均匀性,提高风侧换热器的换热能力。
·可拆卸设计,维修方便,多台机组无缝拼接后,形成的组合空间达550mm,县城维修方便;同时机组的四面钣金可拆卸,使维修更方便。
·经权威检验总新合肥通用机电产品检测院检测,实测能效比远超国家节能产品预计能效标准,获得了中国节能产品认证证书。
·X系列风冷冷(热)水模块机组有R410a环保冷媒机组可选。R410a冷媒不含氯元素,对臭氧层的破坏系数(ODP)为0 ,时目前共计工人的R22冷媒的中长期替代品。同时全球变暖潜能值(GWP)小于0.2,能更好的防止地球温暖化。
·采用国际著名品牌涡旋式压缩机,通过并联技术实现高可靠性,平稳运转。以65KW模块机组威力,采用两台涡旋式压缩机并联运行,相比两台压缩机独立系统有以下优点:
部分负荷能效比高:部分负荷时,一台压缩机全负荷宇星,比独立系统一台压缩机运行的换热面积增加一倍,能效比提高12%,高达3.7。
系统结构简单:双压缩机并联系统,零部件数量相对于独立系统少60%,焊点少70%,系统结构、控制系统更简单,运行更加稳定可靠。
·降膜冷凝技术 降膜冷凝技术原理是:当外界环境温度高于某一值时(可设定),控制系统自动打开喷淋系统,对冷凝器进行喷淋,由水蒸发带走冷凝热量,从而降低冷凝器温度,提高机组的效率。喷淋后,冷凝温度可降低10%以下,能效比提升15%。机组的外界环境工作温度可从47℃提升到52℃,高温更节能。冷凝温度下降改善了压缩机的工作环境,可延长压缩机的使用寿命。
·电子膨胀阀专利节流技术,系统结构简单,调节精度高达500级,反应速度快,除霜时间缩短25%,同时可进行智能控制。
·除霜时间可自动调节,主动除霜使机组瞬间进入满负荷工作; 结合先进的专利复合调节技术,化霜时间比热力膨胀阀缩短25%,比毛细管缩短50%,同时可保压缩机不液击; 改善传统除霜模式无霜化霜的问题,做到有霜除霜,无霜不除的合理运行,保证制热效果。
·采用最新的高效内螺纹换热管,传热效率高;同时结构紧凑,高度小,容易布置;且清洗维护方便。
·独特内螺纹管,瘦高齿设计,比普通内螺纹铜管的换热系数高10%;专用开窗翅片,换热效率提高8%;环氧树脂图层的黄金沁水铝箔,耐腐蚀能力是普通亲水铝箔的10倍。
·X模块机采用单模块多压机并联技术,能力调节范围为0-25-50-75-100%,令房间温度控制更精确,更舒适;温度精确控制在±0.5℃。
·多台莫跨级组合成一个系统,实际运行时负荷大部分时间仅需要部分模块启动。在部分负荷时,传统的模式是模块机逐一开启,能效没有变化。而奥克斯X模块的控制技术时,每一块先开启一台压缩机,结合多压缩机并联的技术,使机组的能效提高12%,始终处于最高能效水平。
·将根据系统负载及各模块主机运行时间,平衡分配各主机模块之间的负载时间,使得整个系统连续平稳的运行,保证机组的可靠性及使用寿命。
·部分主模块设计:任一模块机均可作为主模块,与其他机组协调按照实际工况需求工作,一台模块损坏不影响其他模块的正常运行,给用户使用和维修带来了极大地方便。
·自由结合:X模块机组的三种不同冷量,即:65KW、98KW、130KW。单模块机组可任意组合,每套控制系统可控制16台模块,组合可实现65KW-1040KW范围的系列产品,极大满足了不同场所需求。
·系统保护:制冷过载保护、制冷防冻结保护、制热防超温保护、水流不足温差保护、冬季防冻保护、压缩机频繁启停保护。
·故障保护:水流量开关保护、要所及高(低)压保护、要所及过载保护、外风机过载保护、冰点开关保护、相序(缺逆相)保护、四通阀换向保护、排气温度过高保护。
·人性化控制界面:模式\温度设定\时间设定\查询\故障提示。
特色:1、控制界面设计人性化、操作简单、安全可靠。
2、可实现故障的自我诊断,出现故障时可能自动保护并报警,能使迅速查询和排除故障。同时,还可查询每台模块的历史故障。
·X系列莫跨级组具备远程控制功能,可通过RS485通讯协议物理接口配合楼宇自控功能,结构简单,便于用户布线。

商品参数

机组性能参数(R22
高效型机组参数表
产品型号
热泵
LSQWRF65MX/D
LSQWRF98MX/T
LSQWRF65MX/DR1
单冷
LSQWF65MX/D
LSQWF98MX/T
LSQWF65MX/DR1
额定制冷量
kW
65
98
65
制冷消耗功率
kW
19.1
28.6
19.1
额定制热量
A
70
105
72
制热消耗功率
kW
20.25
30.7
21
电源
380V 3N~/50Hz
类??型
全封闭涡旋式压缩机
数 量
2
4
6
制冷剂
R22
空气侧换热器
换热器类型
高效翅片式换热器
风机类型
低噪音轴流式风机
风机数量
2
3
3
风量
m3/h
13500*2
13500*3
13500*3
额定功率
kW
0.75×2
0.75×3
0.75×3
安全保护装置
高/低压保护、缺/逆相保护、断流保护、水流保护、防冻保护等
冷媒控制方式
电子膨胀阀节流控制
水侧
换热器
类型
高效壳管式换热器
水阻力
kPa
25
35
45
水流量
m3/h
11.2
22.4
33.7
接管尺寸
mm
DN125
DN125
DN125
机组外形尺寸
(长×宽×高)
mm
2090×1020×2050
3000×1020×2050
2090×1020×2050
机组噪音
dB(A)
≤69
≤72
≤74
注:以上型号均为单模块的性能参数,按需求可组合成更多机型,制冷量范围:65kW~1568kW;
1、额定制冷工况:冷冻水进/出口温度12℃/7℃,环境温度35℃;
2、额定制热工况:热水进/出口温度40℃/45℃,环境温度7℃,湿球温度6℃;
3、噪声检测时距主机正前方1m,高1.5m。环境噪声低于30dB(A);
4、如因设计改进造成参数更改,恕不另先通知,具体参数以机组铭牌为准。
